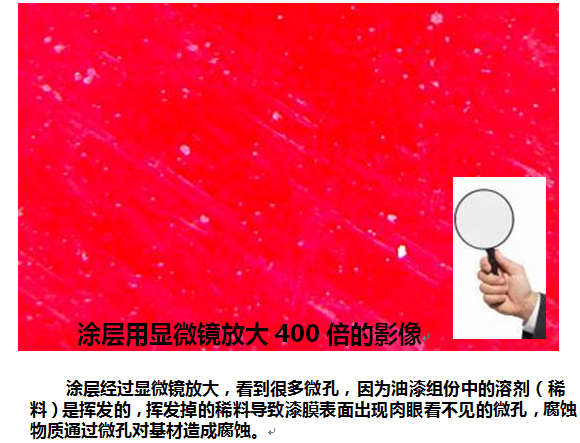

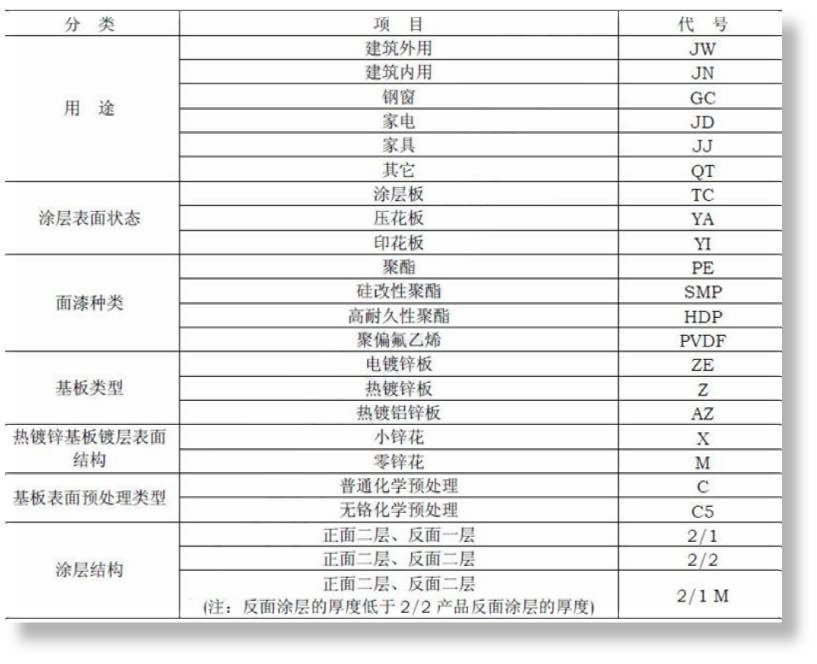

彩涂板有其金屬板材固有的力學(xué)性能和抗自然災害、易加工成型、防火等級高的優(yōu)勢，但是由于其鍍層的厚度和漆層處理工藝的原因，在耐腐蝕方面，有其明顯的弱勢。其耐腐性能較弱主要體現在生產(chǎn)工藝的漆層方面，漆層表面由于工藝過(guò)程中相關(guān)物質(zhì)的揮發(fā)導致微孔的存在，進(jìn)而使腐蝕物質(zhì)透過(guò)微孔侵蝕到氧化層和基板，造成金屬的腐蝕。
中國乃至世界幾十年甚至上百年的彩涂板應用歷史，驗證了彩涂板不能徹底耐腐的真實(shí)狀況。
合成樹(shù)脂瓦是以聚氯乙烯樹(shù)脂(簡(jiǎn)稱(chēng)PVC)為主要原料，輔以其它化工原料，經(jīng)科學(xué)配比，用先進(jìn)的擠出工藝制成。在有保色和耐候需求的產(chǎn)品表面還可以應用上抗老化層，提高了耐候性和顏色持久性。合成樹(shù)脂瓦因其原材料本身具有良好的防腐性能，且顏色多樣，可擠出加工成多種形狀。制作成琉璃瓦形狀應用于民用住宅方面，制作成梯形形狀應用于工業(yè)建筑方面，既滿(mǎn)足了小型輕鋼結構廠(chǎng)房的防腐需求，又能節約鋼材，降低成本。

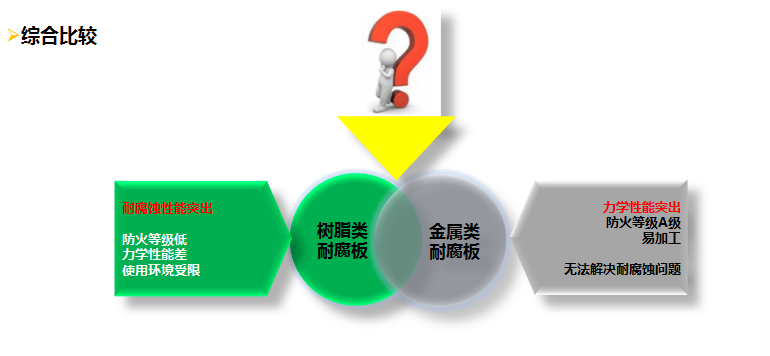

合成樹(shù)脂瓦通過(guò)上述介紹，性能不錯，但是我們還是建議您慎重選擇!!!
主要原因是，好的產(chǎn)品要在一定的應用條件內，才會(huì )體現出好的性能。樹(shù)脂類(lèi)產(chǎn)品有一定的優(yōu)勢，但是由于其線(xiàn)膨脹系數高，熱漲冷縮的環(huán)境中會(huì )出現很大的伸縮力，導致產(chǎn)品出現質(zhì)量問(wèn)題，要么瓦被拉裂，要么自攻絲被推斷，要么出現塌腰變形現象。另外由于使用溫度有局限(-5℃—50℃)，一旦夏季室外積溫過(guò)高或者覆蓋在保溫板上使用，就會(huì )出現變形情況。另外，目前對工業(yè)廠(chǎng)房的設計和消防驗收等方面的防火要求非常嚴格，樹(shù)脂類(lèi)產(chǎn)品只能達到B級防火，很難滿(mǎn)足消防A級防火要求。樹(shù)脂類(lèi)產(chǎn)品力學(xué)性能稍差，抗荷載有局限性，很難抵抗自然災害。
我們總結經(jīng)驗，如果要能夠很好的應用這類(lèi)產(chǎn)品，需要注意以下幾點(diǎn)：
1、瓦長(cháng)不超過(guò)8米。
2、檁距不超過(guò)1.2米。
3、不可覆蓋保溫板使用。
4、應用地域溫度范圍-5℃—50℃。
5、早晚溫差范圍較大的地區不宜使用。
6、安裝進(jìn)行預打孔，以提供伸縮空間。
7、自然災害頻發(fā)地區慎用。
8、目前樹(shù)脂瓦行業(yè)較亂，質(zhì)量參差不齊，請慎重選擇。
上圖為讓冰雹砸穿的PVC合成樹(shù)脂瓦

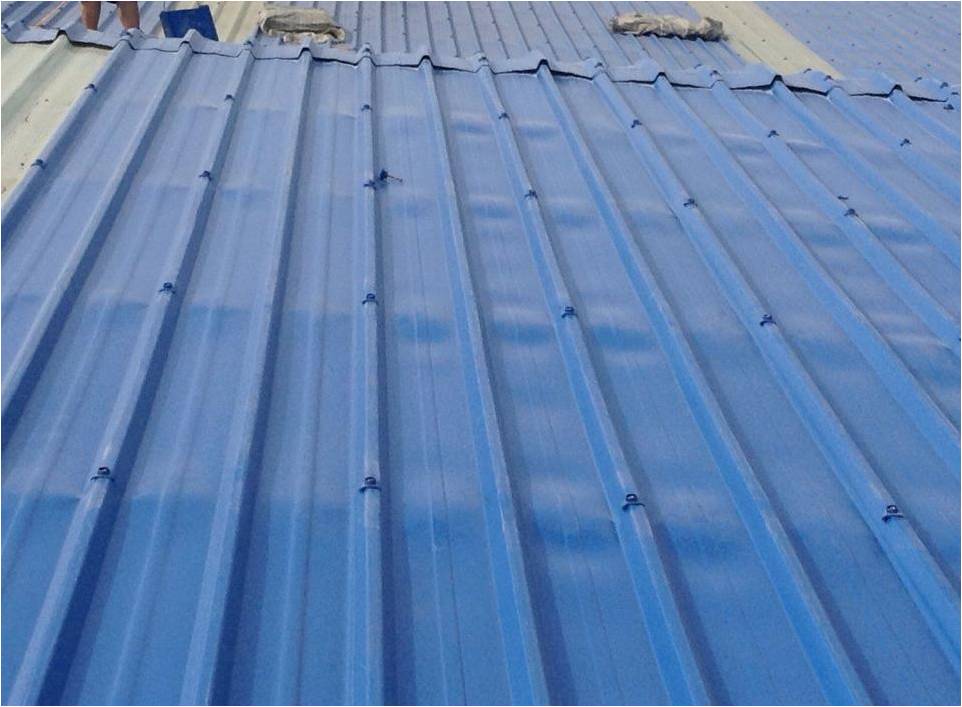

由于積溫產(chǎn)生的變形現象
另外，合成樹(shù)脂瓦應用于民用建筑及有保色需求的工業(yè)廠(chǎng)房上，其上層的耐候樹(shù)脂材質(zhì)及品牌很重要。使用劣質(zhì)ASA甚至不使用ASA或用其他材料代替ASA都會(huì )造成產(chǎn)品的耐候性及保色性非常的差，出現褪色、老化現象，降低使用壽命。
方興瓦板(塑鋼覆合板)的優(yōu)異特性：
第一大特性：耐腐蝕
塑鋼覆合板通過(guò)先進(jìn)的生產(chǎn)工藝將高分子樹(shù)脂與特制金屬板有機結合，上下層高分子樹(shù)脂膜致密不透氣，對建筑內外部環(huán)境的腐蝕方面有了雙重保障，阻隔腐蝕性介質(zhì)對金屬板的侵蝕，完全達到防腐蝕的目的。
塑鋼覆合板是為了解決腐蝕問(wèn)題而研發(fā)的建筑維護板材，產(chǎn)品的生產(chǎn)標準嚴格按照歐洲覆膜板標準(BS EN 508-1:2009金屬板屋頂產(chǎn)品規范)執行，標準中規定膜厚在50-800μm。塑鋼覆合板上下層膜厚各達到120μm，對酸、堿、鹽均起到耐腐的作用，完全能滿(mǎn)足使用要求。
塑鋼覆合板在建筑材料測試中心檢測(編號WT2015B02N10148)，在20%硫酸、15%鹽酸、20%磷酸、5%氫氧化鈉、20%氟化氫、20%硝酸以及氨水和氯水中經(jīng)過(guò)120小時(shí)浸泡測試，耐腐蝕性能完全符合標準要求，試樣表面無(wú)裂紋、失光、腐蝕、起泡等缺陷。
2第二大特性：A級防火
塑鋼覆合板按照GB8624-2012《建筑材料及制品燃燒性能分級》檢驗，在固定滅火系統和耐火構件質(zhì)量監督檢驗中心(天津消防研究所檢測中心)檢測(編號：Gn201502765)，燃燒性能達到A級防火(A2-s1,d0,t2)，能夠滿(mǎn)足建筑防火要求。
3第三大特性：抗老化
塑鋼覆合板的表層如選用ASA高耐候樹(shù)脂具有非常優(yōu)異的耐老化性能。用ASA加工的合成樹(shù)脂瓦在化學(xué)建筑材料測試中心通過(guò)了15000小時(shí)人工加速老化檢測(編號：2015(C)03064)，測試后的產(chǎn)品完全符合標準。另外，我公司從2003年開(kāi)始就將ASA用于合成樹(shù)脂瓦表層，通過(guò)10多年時(shí)間的實(shí)踐檢驗，也充分驗證了ASA材料優(yōu)異的耐老化性能。
4第四大特性：色彩豐富、持久
塑鋼覆合板的表層ASA高耐候樹(shù)脂具有豐富的色彩。實(shí)際應用結果證明，在戶(hù)外使用12年顏色無(wú)明顯變化。另外，在化學(xué)建材測試中心通過(guò)15000小時(shí)人工加速老化檢測(編號：2015(C)03064)，測試結果△E =3.9，即顏色變化非常小，眼睛幾乎分辨不出來(lái)。
5第五大特性：隔熱
塑鋼覆合板表層的高耐候樹(shù)脂，采用先進(jìn)的紅外線(xiàn)反射技術(shù)，反射率達到30%以上，能有效隔離與反射紅外線(xiàn)產(chǎn)生的熱輻射，具有非常優(yōu)異的隔熱性能。經(jīng)過(guò)建筑材料測試中心進(jìn)行對比檢測(編號：WT2015B02N01598)，塑鋼覆合板導熱系數為0.601W/(m.K)，是彩涂板導熱系數的1/10，保溫隔熱方面比傳統的彩涂屋面板更優(yōu)越。
